GroupAlarm mit BosMon auslösen

Viele Feuerwehren und andere BOS werden (noch) per FME (Funkmeldeempfänger) alarmiert. Diese Alarmierung erfolgt über die sogenannte 5-Ton-Folge, bei der 5 Töne unterschiedlicher Frequenz gesendet werden.

Häufig lösen Redundanzsysteme wie GroupAlarm sogar früher aus, wenn diese zeitgleich von der Leitstelle angesprochen werden. Wo das nicht möglich ist, kann GroupAlarm aber auch durch den FME selbst ausgelöst werden. Wie das geht, zeigen wir Ihnen am Beispiel der Software BosMon.

Hinweis: In diesem Beitrag konzentrieren wir uns auf die Einstellungen, die für eine Auslösung von GroupAlarm notwendig sind. Hilfe zu weiteren Möglichkeiten mit BosMon finden Sie in der vom Hersteller bereitgestellten Dokumentation

Was ist BosMon?

BosMon ist ein Programm, mit dem ZVEI- (5-Ton), FMS- und POCSAG-Telegramme dekodiert werden. Sobald die Software installiert ist, empfängt sie die Daten über die Soundkarte des Rechners. Achtung: BosMon funktioniert nur auf Windows-Rechnern.

Das Programm können Sie kostenlos herunterladen. Wenn Sie zufrieden damit sind, können Sie dem Entwickler eine Spende zukommen lassen.

Vorbereitung in GroupAlarm

Damit Sie BosMon in Ruhe konfigurieren können und nicht ständig zwischen beiden Programmen wechseln müssen, sollten Sie mit ein paar Vorbereitungen in GroupAlarm starten:

Flow anlegen

Unter Admin -> Flows legen Sie für die Auslösung durch BosMon den folgenden Flow an:

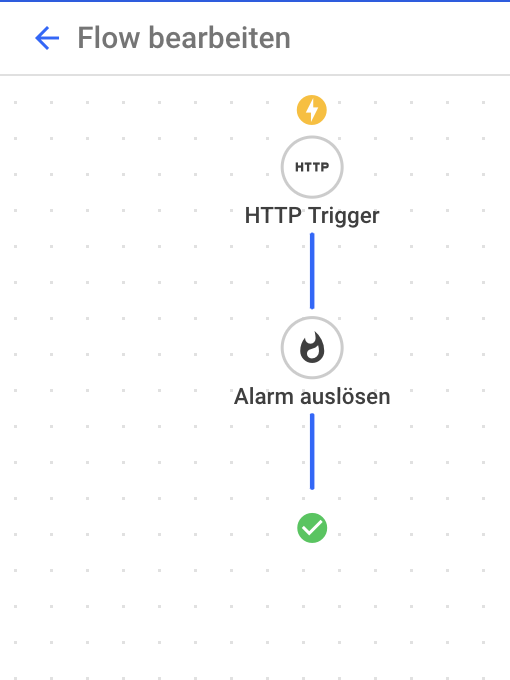

Flow anlegen für BosMon

Aus der Liste der Trigger (diese erkennen Sie am gelben Blitz-Symbol) wählen Sie den HTTP Trigger. Mit Klick darauf können Sie diesen weiter bearbeiten.

Klicken Sie auf Input hinzufügen und wählen Sie den Query Parameter aus. Definieren Sie als Input address. Wiederholen Sie das Ganze und legen Sie als Query Parameter message an.

Klicken Sie auf speichern und auf den nächsten Punkt des Flows Alarm auslösen.

Hier nehmen Sie alle Einstellungen für den Alarm vor.

Zunächst definieren Sie, wie das durch BosMon ausgelöste Ereignis heißen soll. Wir haben uns hier im Beispiel für BosMon Event entschieden, es ist aber auch möglich, dieses Feld als Parameter über BosMon zu setzen. Darunter legen Sie den Alarmtext fest. Klicken Sie auf das Icon für die Input Funktion und wählen Sie den zuvor angelegten HTTP Trigger aus. Die Entität ist der Query Parameter message, den wir dort definiert haben.

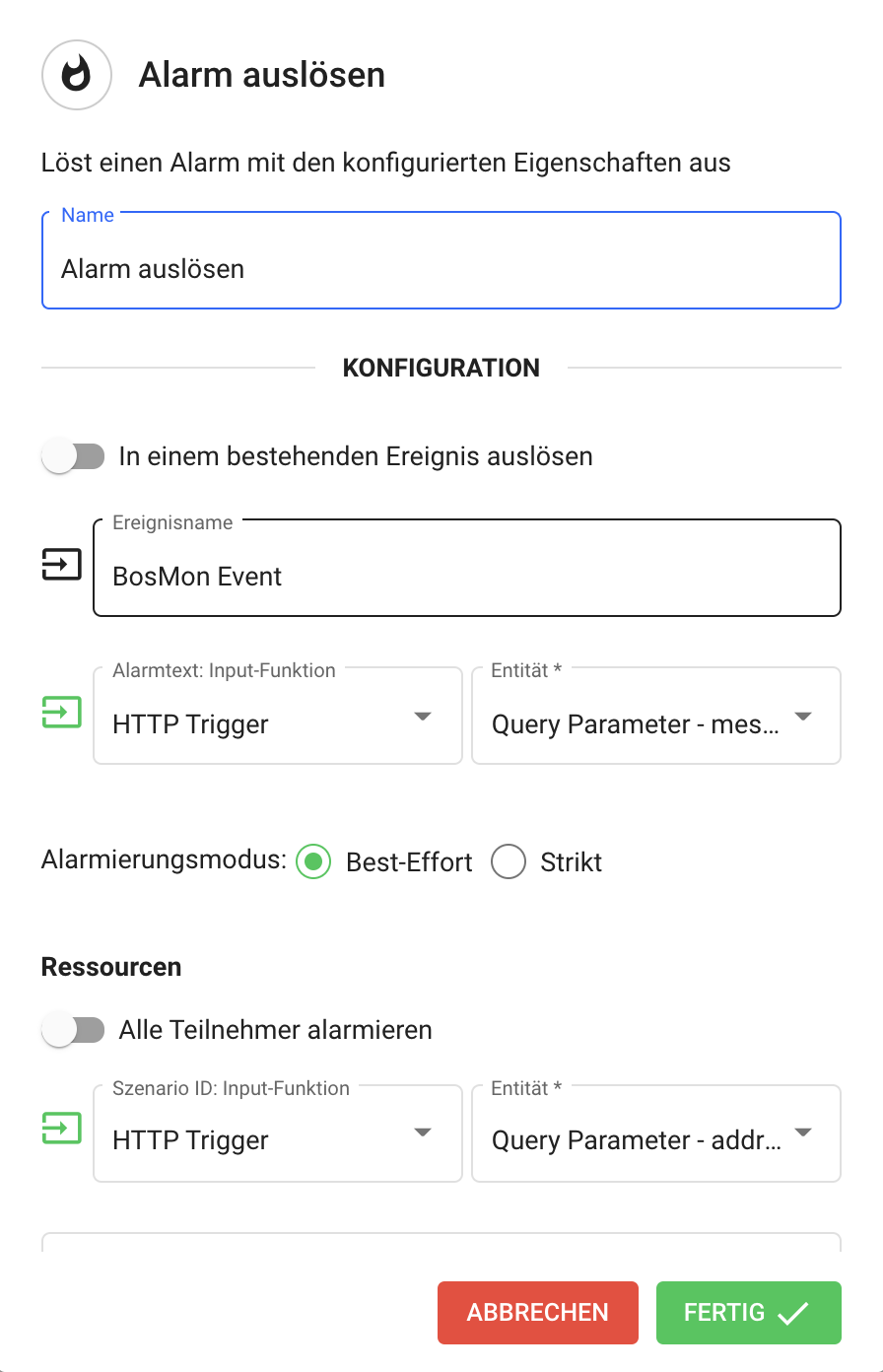

Alarm auslösen für BosMon

Unter den Ressourcen wählen Sie aus, was im Alarmfall alarmiert werden soll.

Wir möchten ein dafür vorgesehenes Szenario auslösen, das wir später in Bosmon hinterlegen. Klicken Sie darum wieder auf das Icon für die Input Funktion, wählen Sie den HTTP Trigger und als Entität den Query Parameter address.

Neben dem Szenario können Sie hier auch weitere zu alarmierende Ressourcen auswählen und z.B. Einzelteilnehmer hinzufügen.

Außerdem können Sie hier bereits festlegen, ob und wann das ausgelöste Ereignis automatisch geschlossen werden soll. Das ist besonders hilfreich, damit Ihre Einsatzkräfte schnell wieder alarmierbar sind.

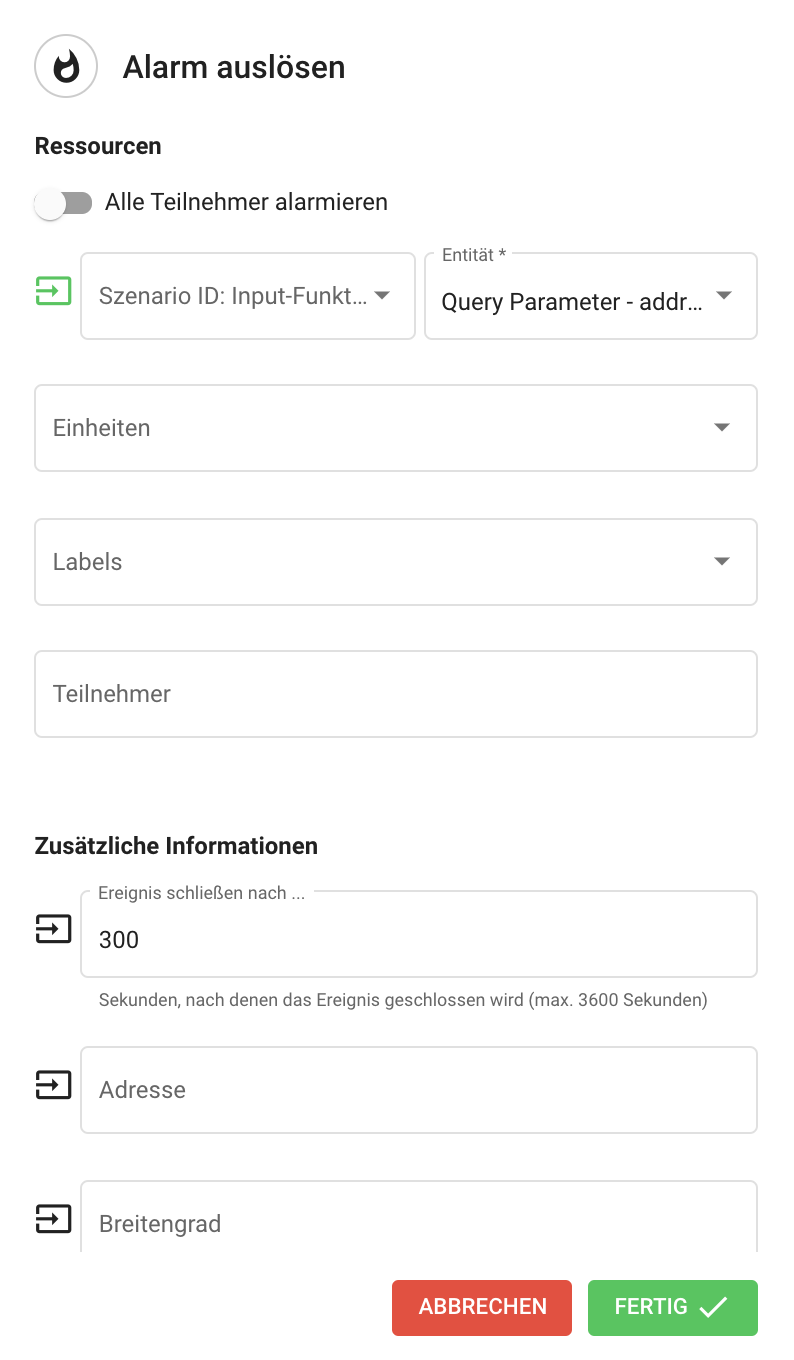

Alarm auslösen für BosMon

Wenn Sie nun auf Fertig klicken, ist der Flow bereits fertig.

Installation von BosMon

Laden Sie die Applikation unter https://www.bosmon.de/ herunter und installieren sie diese nach Anleitung des Herstellers. Zum Auslesen der eingehenden Meldungen benötigen Sie Ihren Melder. BosMon kann sowohl 5-Ton-Folgen, Pocsag Telegramme als auch FMS über die PC-Soundkarte dekodieren.

Einrichtung von Bosmon

Im Anschluss muss BosMon mit allen wichtigen Daten für die Alarmierung versorgt werden.

1. Push-Dienste einstellen

Gehen Sie zu Datei -> Einstellungen -> Ereignis -> Push-Dienste und fügen Sie über den Button Hinzufügen GroupAlarm als neuen Dienst hinzu. Tragen Sie dafür zunächst einen Namen und eine Beschreibung ein. Klicken Sie danach unten links auf den Entwickler-Modus und bestätigen Sie mit Ja.

Im Reiter Anfrage wird die URL eingetragen, die BosMon für die Auslösung von GroupAlarm aufrufen wird. Im Ganzen sieht sie wie folgt aus:

https://app.groupalarm.com/api/v1/flows/trigger/web/1111111-1111111-111-11111?address=<ID_DES_SZENARIOS>&message=<TEXT>&eventName=<EVENT_NAME>

Sie wird in zwei Teile zerlegt: URL und Parameter.

Gehen Sie zurück zum GroupAlarm Flow, klicken Sie auf den Trigger und kopieren Sie die URL aus dem blauen Kasten.

Die Methode ist GET.

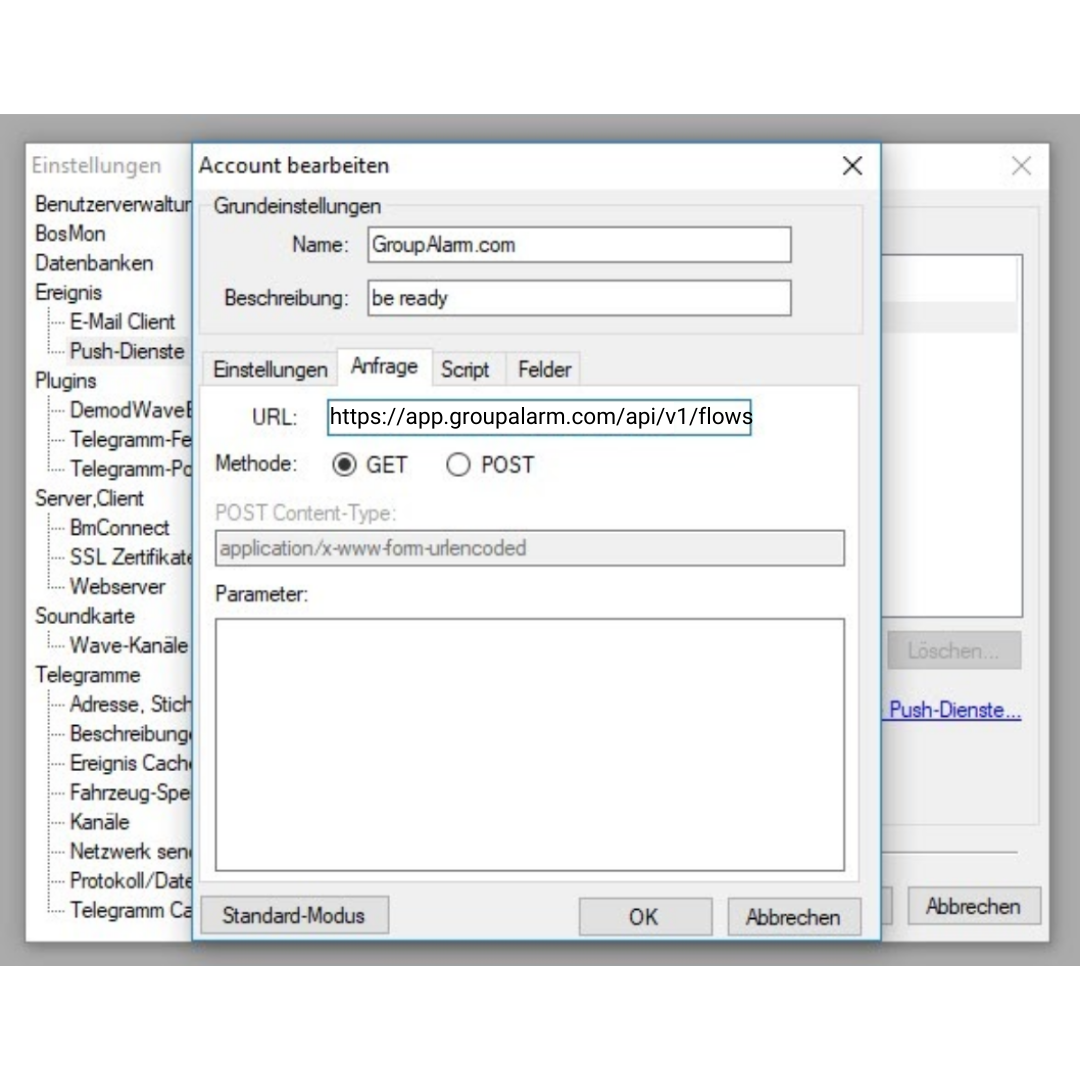

Eingabe URL in BosMon

Tragen Sie den Rest des URL-Aufrufs in das Feld Parameter:

address=%address%&message=%message%

Bestätigen Sie mit OK.

Wie diese Parameter zustandekommen, erfahren Sie später.

2. Wave-Kanäle

Mit den Wave-Kanälen werden Audio-Eingabegeräte definiert. Diese werden benötigt, um Daten von der Soundkarte zu dekodieren.

Bleiben Sie in den Einstellungen und klicken Sie auf Soundkarte -> Wave-Kanäle -> Hinzufügen. Vergeben Sie einen Namen für den Sound-Kanal und wählen Sie die Soundkarte sowie den Kanal aus. In unserem Beispiel nennen wir den Sound-Kanal “PC”.

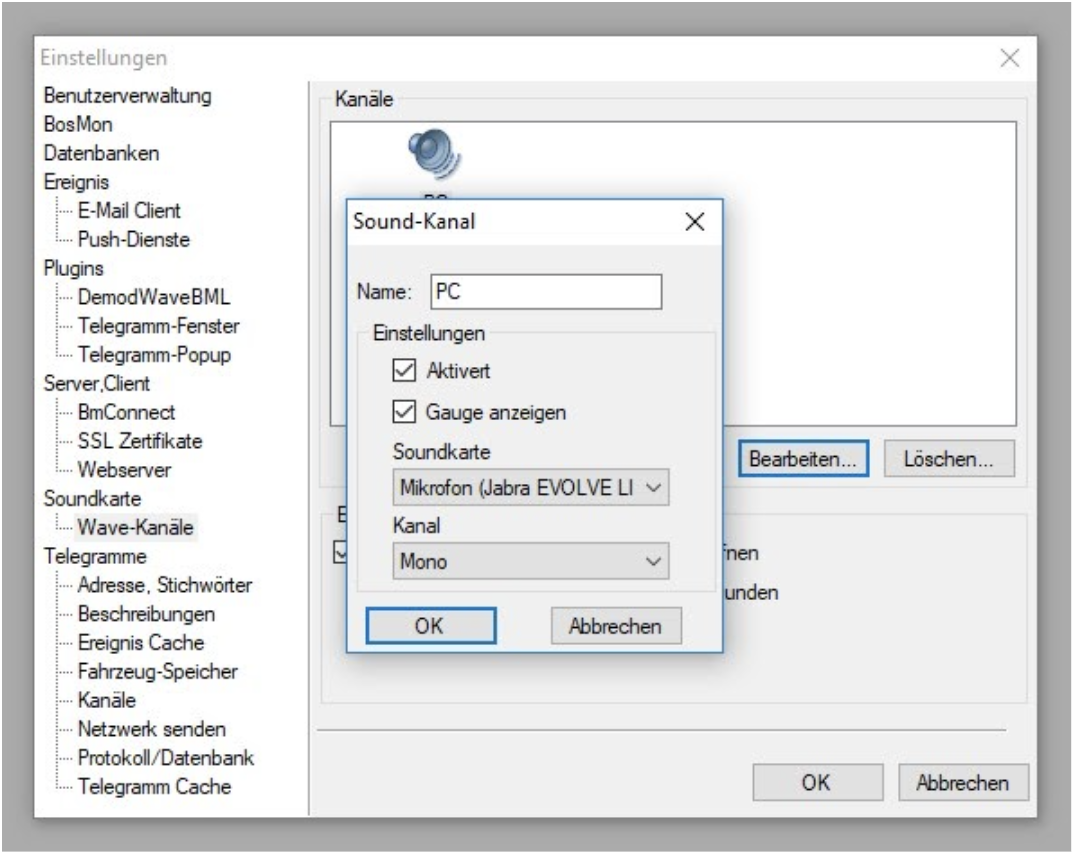

Eingabe Soundkanal BosMon

3. Telegramm-Kanäle

Bleiben Sie in den Einstellungen und klicken Sie nun auf Telegramme -> Kanäle -> Hinzufügen.

Je nach Melder wählen Sie nun im Bereich Soundkarte den 5-Ton- oder Pocsag Kanal. In unserem Beispiel entscheiden wir uns für den 5-Ton und wählen als Wave-Kanal den zuvor angelegten “PC” aus.

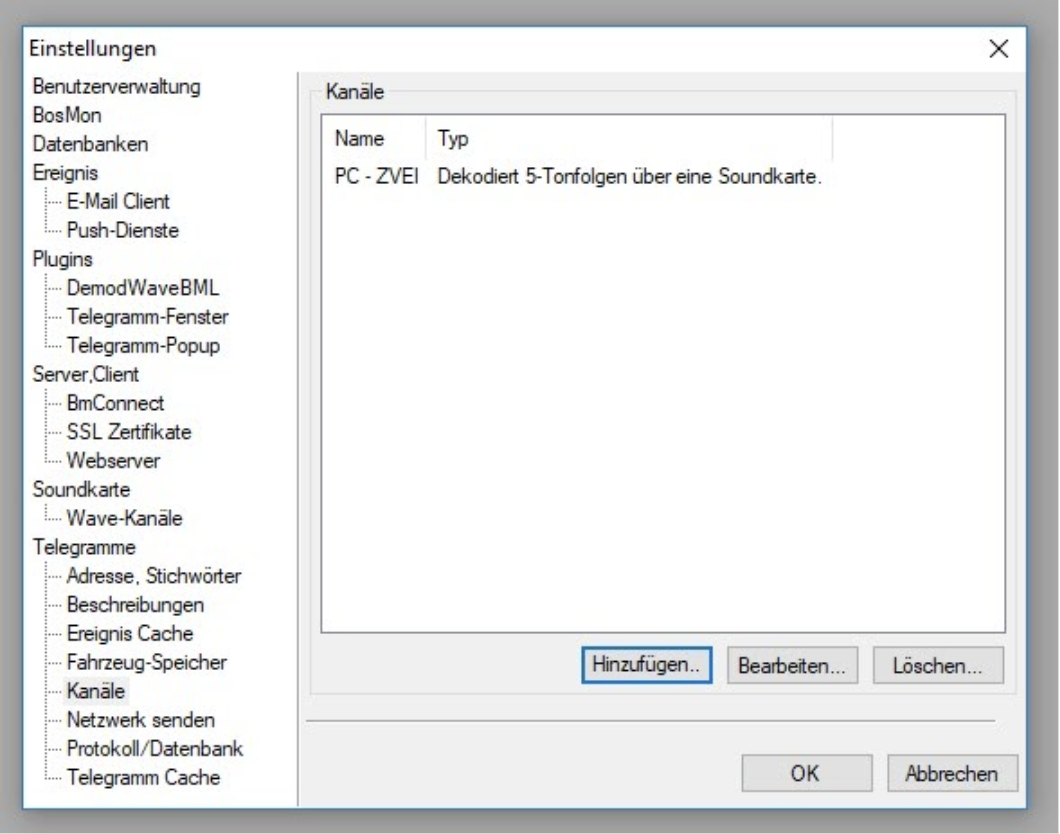

Eingabe 5Tonfolge in BosMon

Das waren für den ersten Schritt alle nötigen Einstellungen, die Sie an dieser Stelle vornehmen müssen. Weiter geht’s unter dem Menü-Punkt “Bearbeiten”.

4. Ereignisse

Wechseln Sie nun in den Menüpunkt Bearbeiten und wählen Sie die Telegrammereignisse aus. Hier legen Sie fest, was passieren soll, wenn eine (in unserem Beispiel) bestimmte 5-Ton-Folge von der Soundkarte erkannt wird.

Klicken Sie zunächst unten links auf Hinzufügen, um ein Ereignis anzulegen. Oben wird automatisch das Häkchen für Ereignisauslösung auf aktiviert gesetzt, darunter können Sie eine Beschreibung eintragen. In unserem Fall tragen wir die 5-Ton-Folge 88022 ein.

Über den Hinzufügen-Button in der Mitte des Fensters können Sie nun Ihren Melder und bei Bedarf weitere Infos, wie Ort oder Beschreibungen, auswählen. Klicken Sie anschließend auf OK.

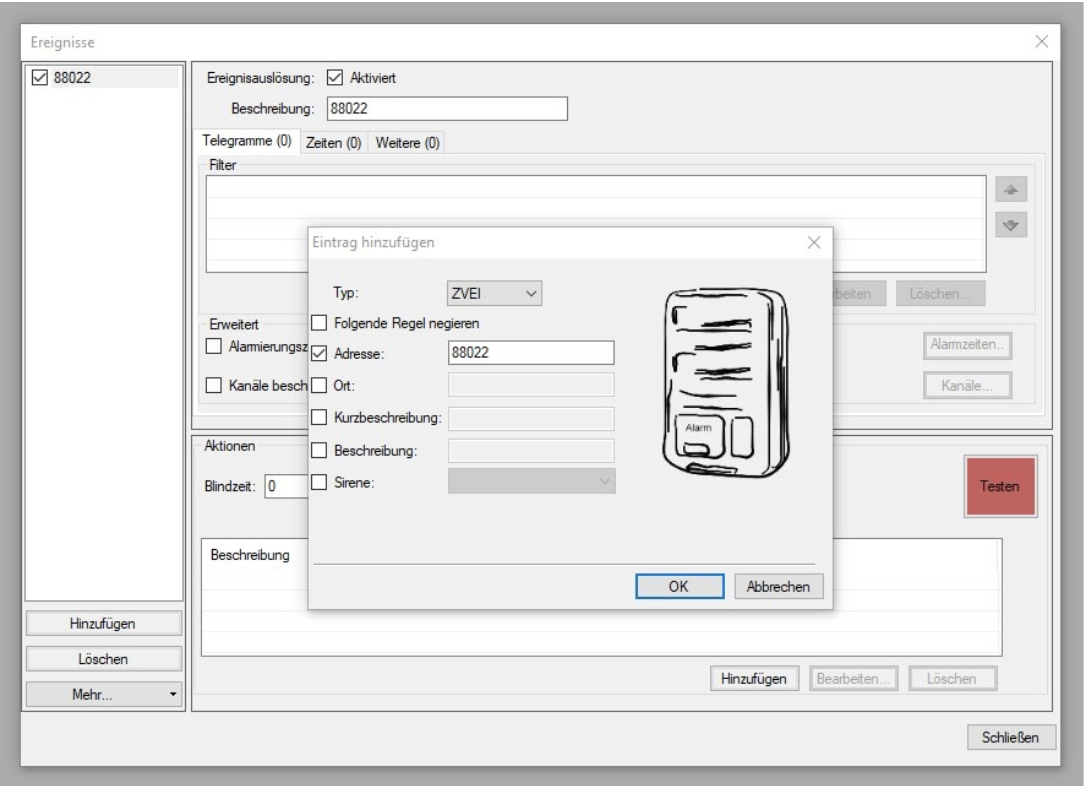

Zvei Adresse in BosMon eingeben

Im unteren Bereich des Fensters legen Sie fest, welche Aktionen ausgeführt werden sollen. Klicken Sie auch hier wieder auf Hinzufügen, um die verschiedenen Auswahlmöglichkeiten anzusehen. Für die Auslösung von GroupAlarm benötigen Sie die Push-Nachricht.

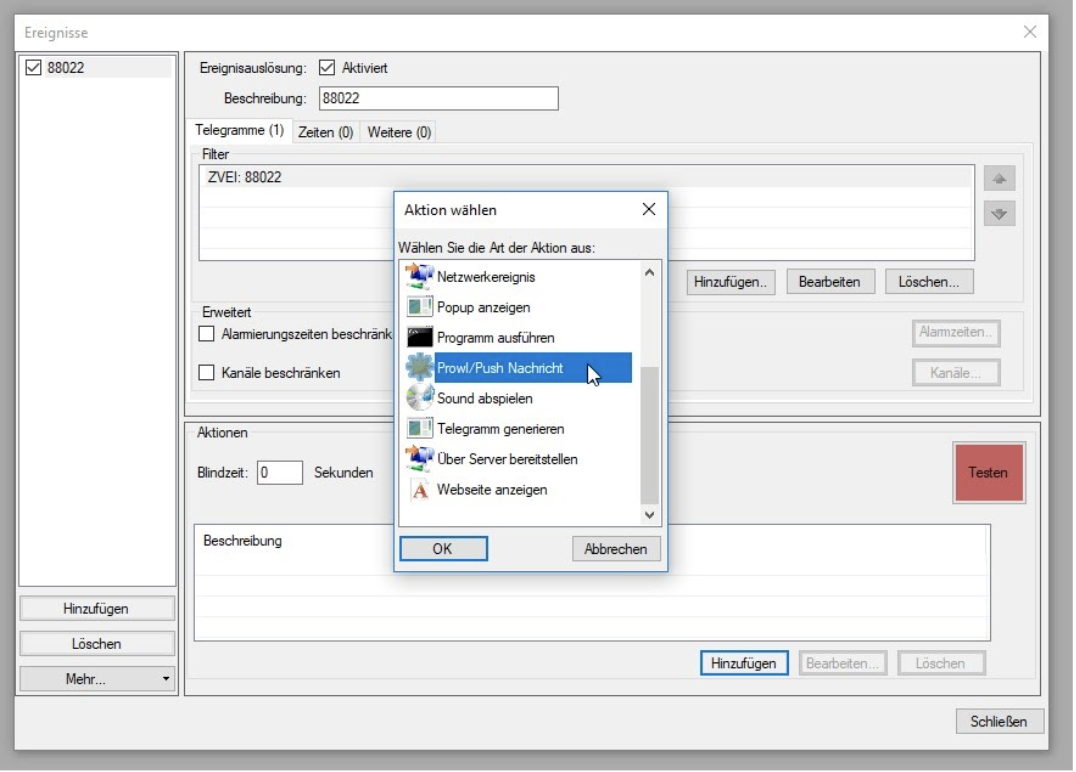

Push-Nachricht in BosMon einstellen

Im nächsten Fenster wählen Sie als Anbieter “GroupAlarm.com” aus, den Sie anfangs in den Grundeinstellungen angelegt haben. Fügen Sie anschließend den Empfänger hinzu. Als Namen benutzen wir “BosMon Alarm” und als Adresse (hier finden Sie den Parameter %address% aus dem Flow wieder) geben Sie die ID des Szenarios an, das ausgelöst werden soll.

In das Feld Nachricht tragen wir aus der Liste der Variablen %beschreibung.kurz% - %beschreibung.lang% ein. Diese werden in der URL dann zur %message% zusammengefasst.

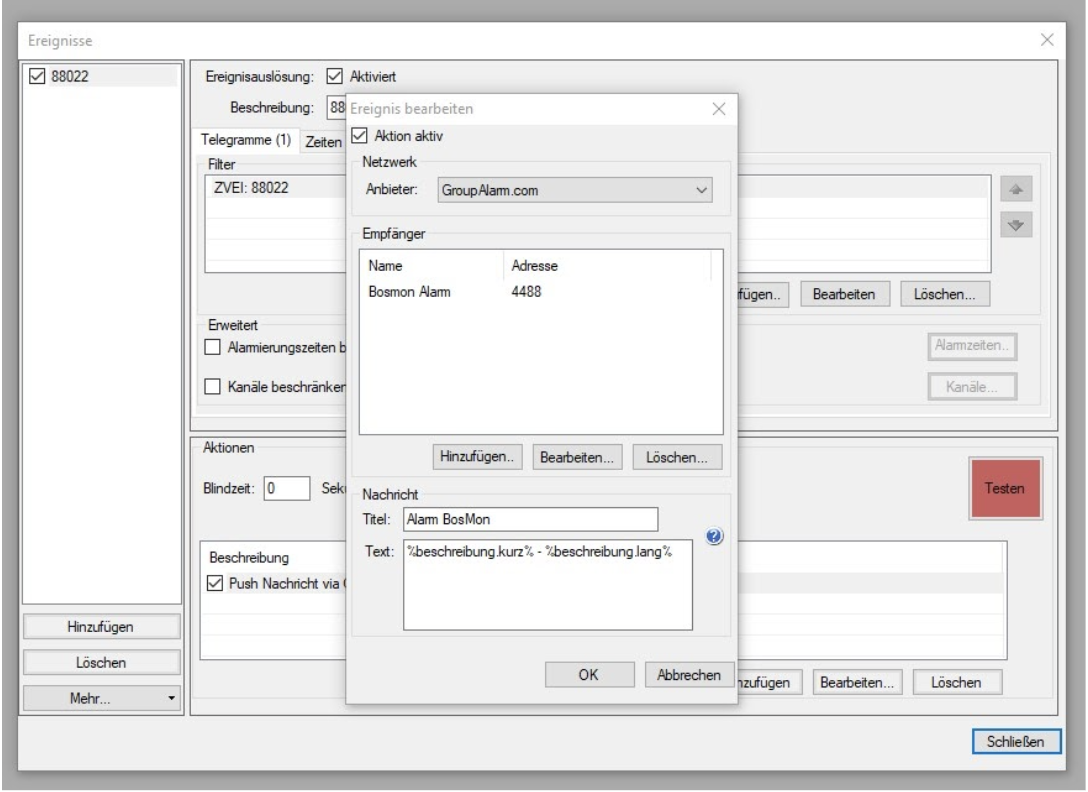

Anbieter in BosMon auswählen

5. Beschreibungen

Unter dem Menüpunkt Bearbeiten -> Beschreibungen bearbeiten haben Sie die Möglichkeit, die Beschreibungen aus dem Ereignis zu pflegen.

Scrollen Sie in der Leiste am linken Rand bis zu ZVEI und klicken oben auf Hinzufügen. Als Adresse tragen Sie wieder Ihre 5-Ton-Folge ein. Außerdem können Sie einen Ort sowie eine Kurz- und eine Langbeschreibung einfügen. Diese werden dann als Alarmtext angezeigt, da wir sie im Schritt zuvor als Nachrichteninhalt definiert haben.

Damit sind alle groben Vorbereitungen abgeschlossen, um mit BosMon einen Alarm in GroupAlarm auszulösen.

Klicken Sie zur Kontrolle auf den roten Button Testen. Wenn alles geklappt hat, erhalten Sie die folgende Bestätigung:

Erfolgreiche Konfiguration
